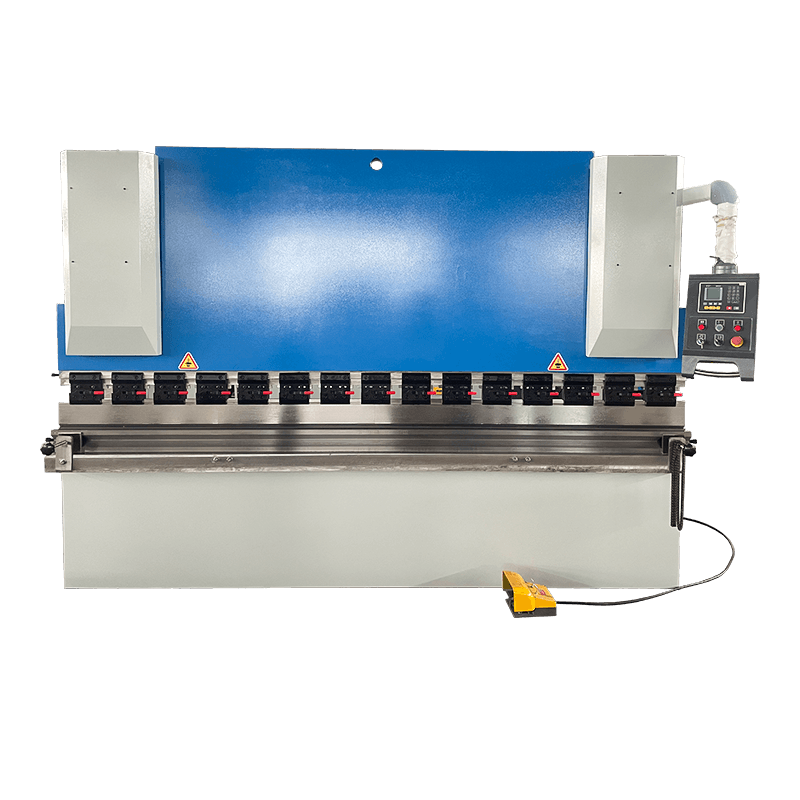

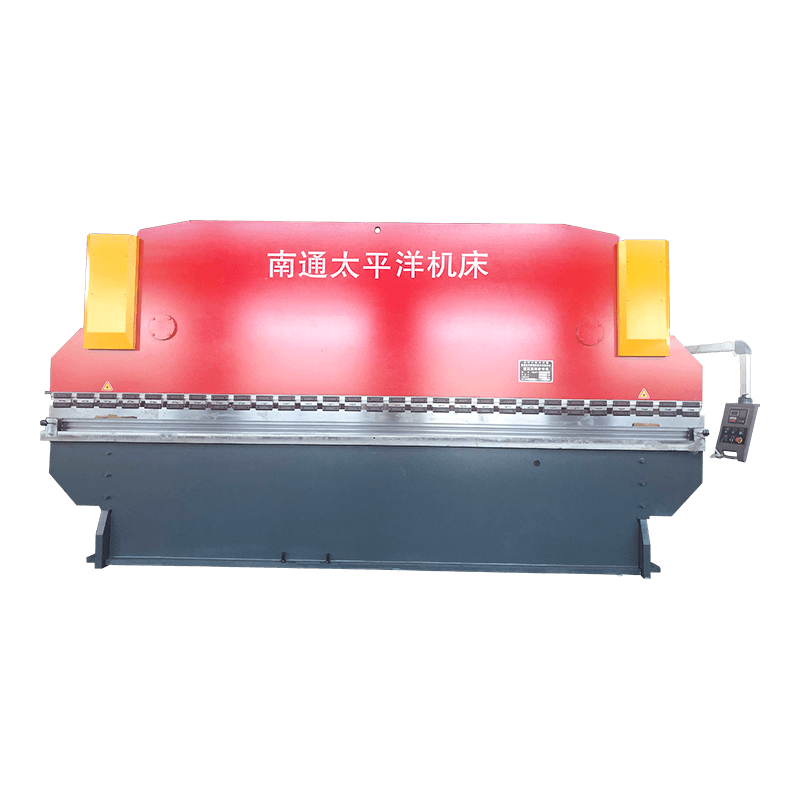

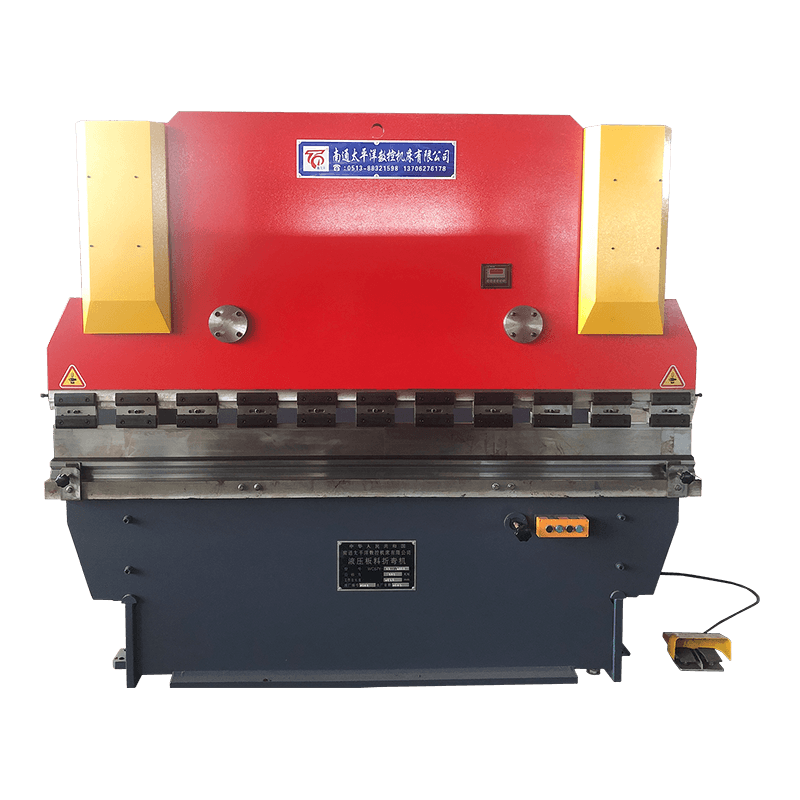

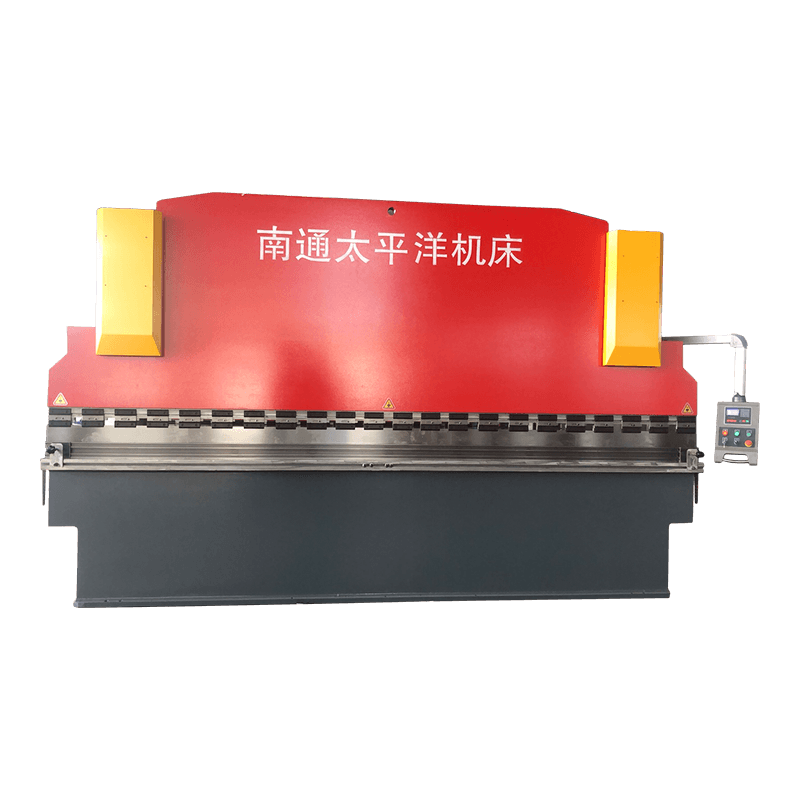

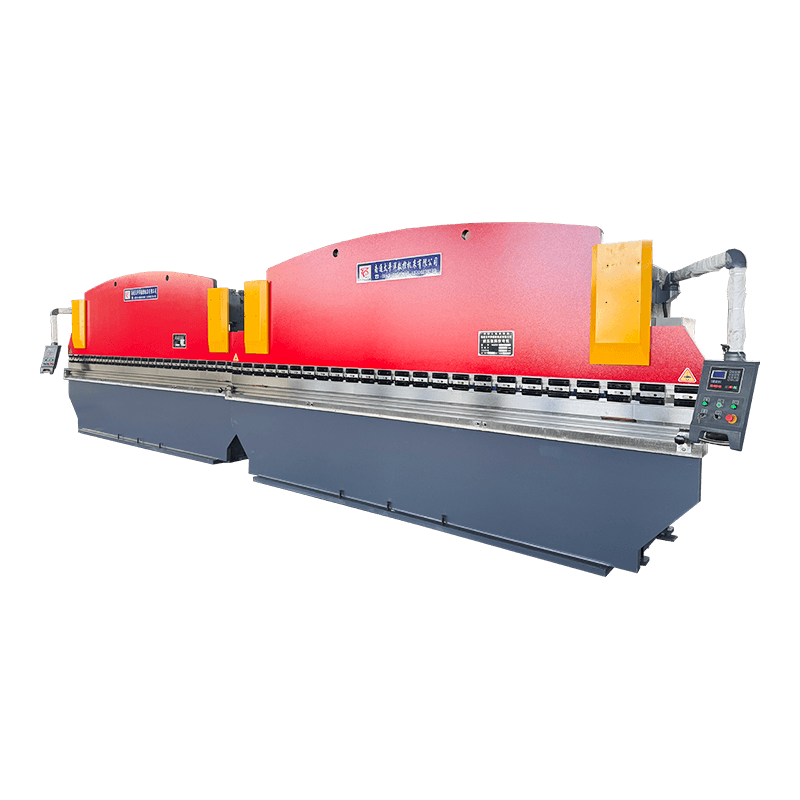

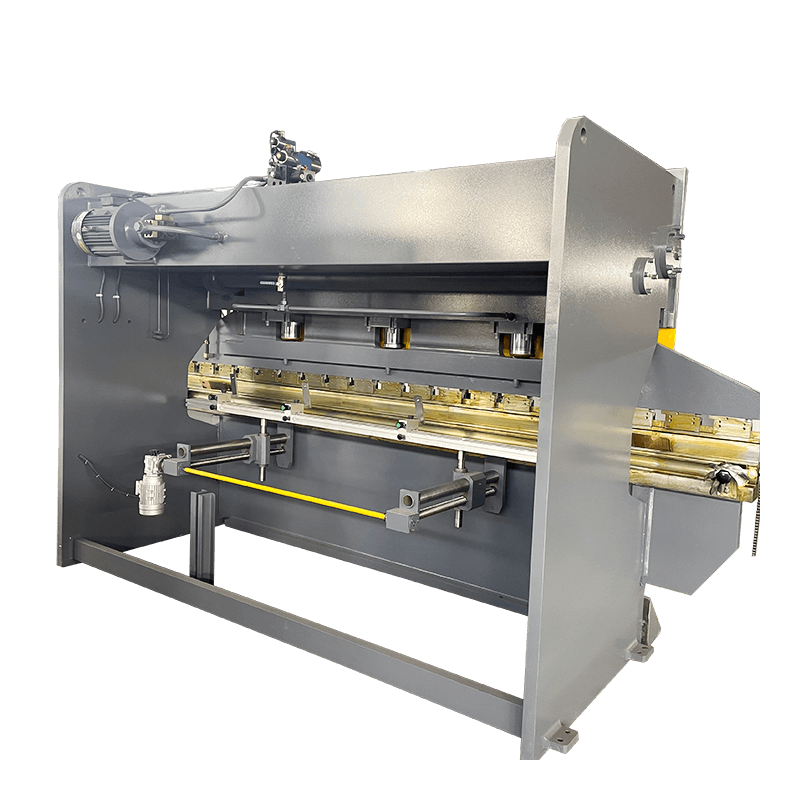

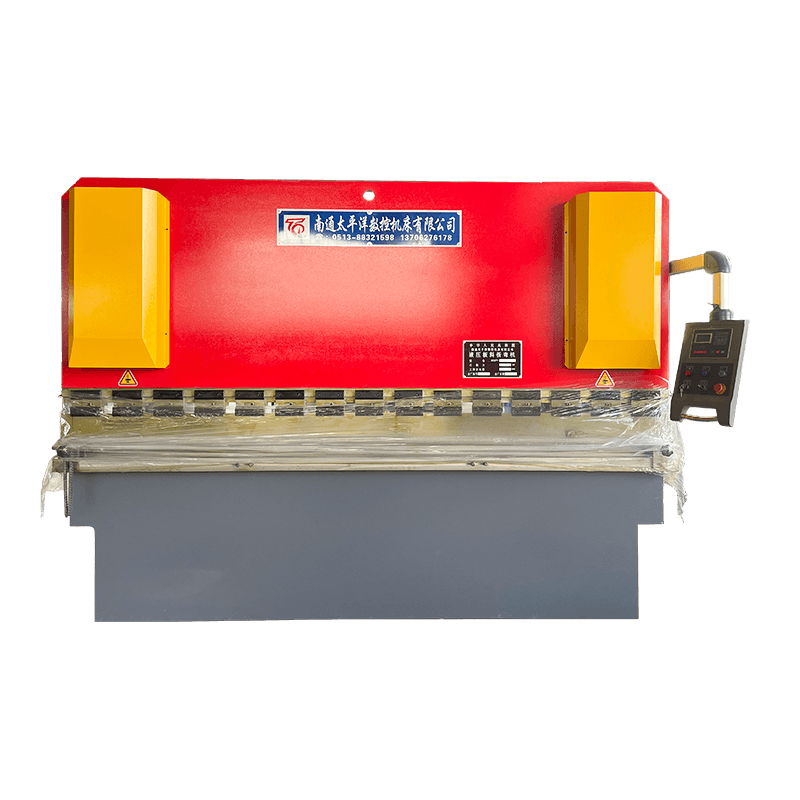

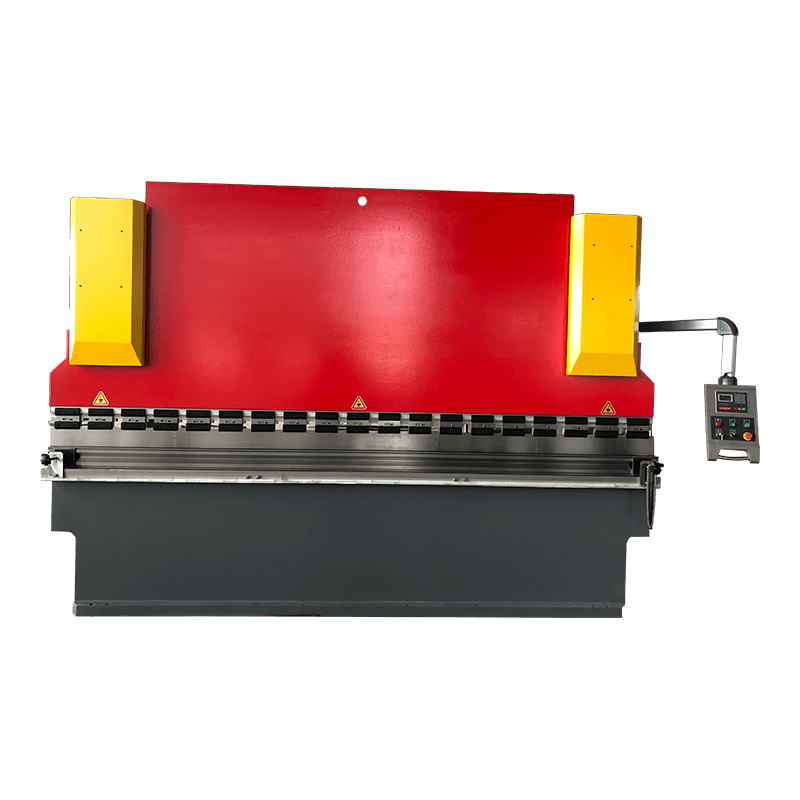

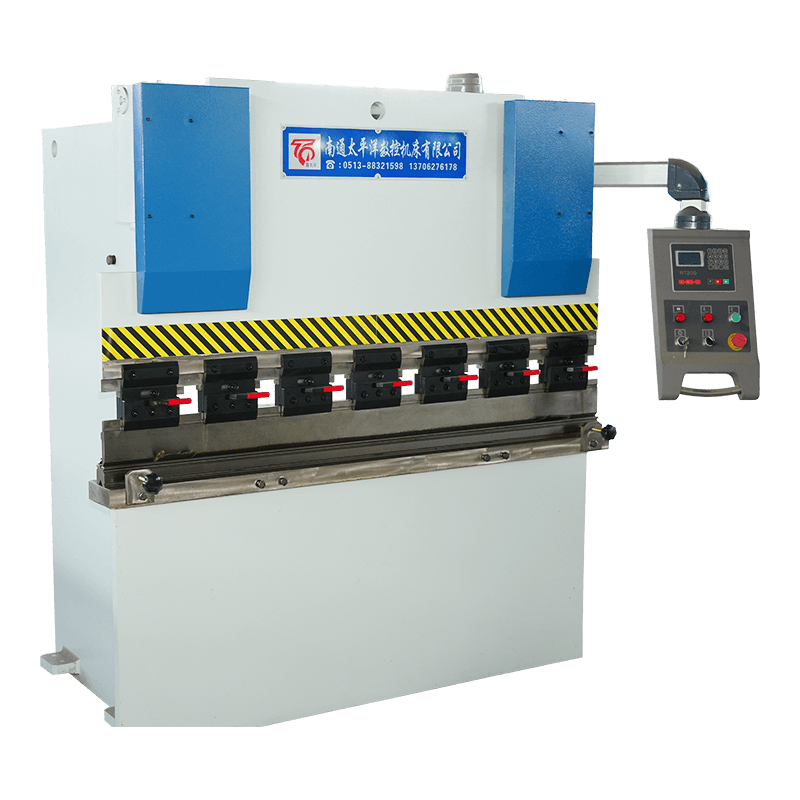

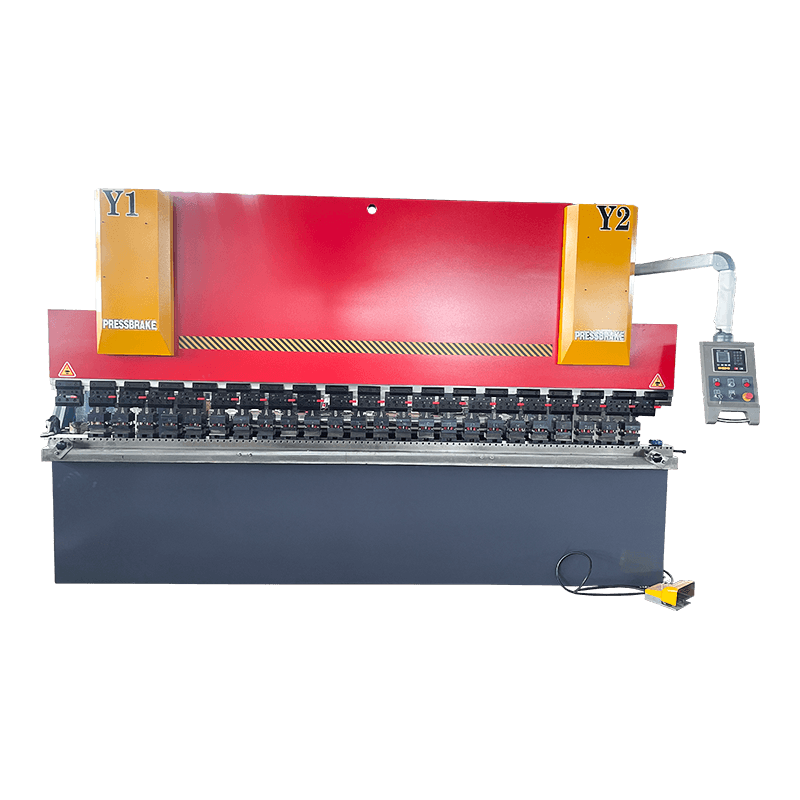

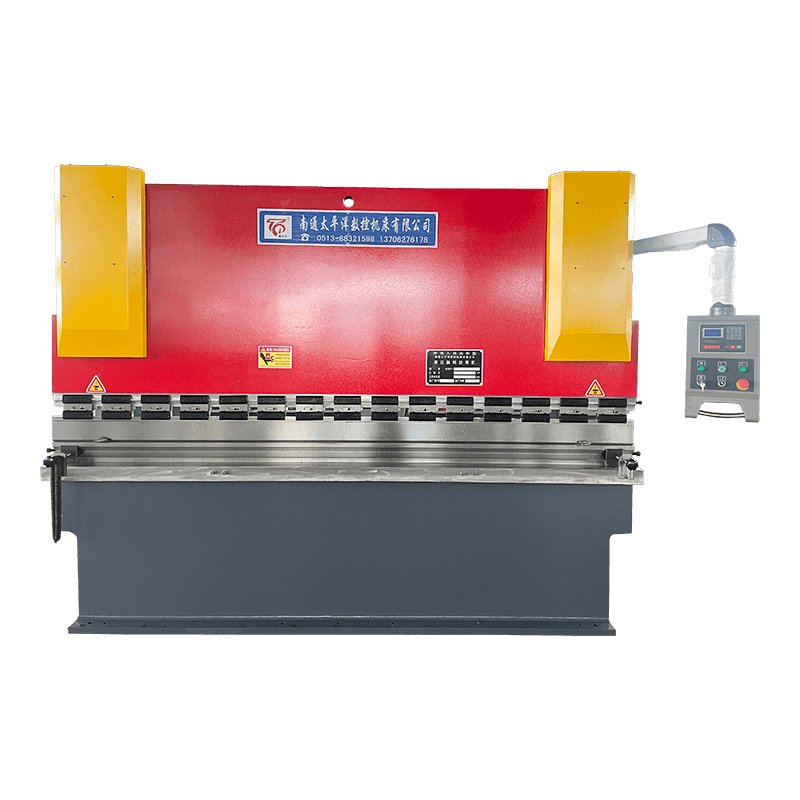

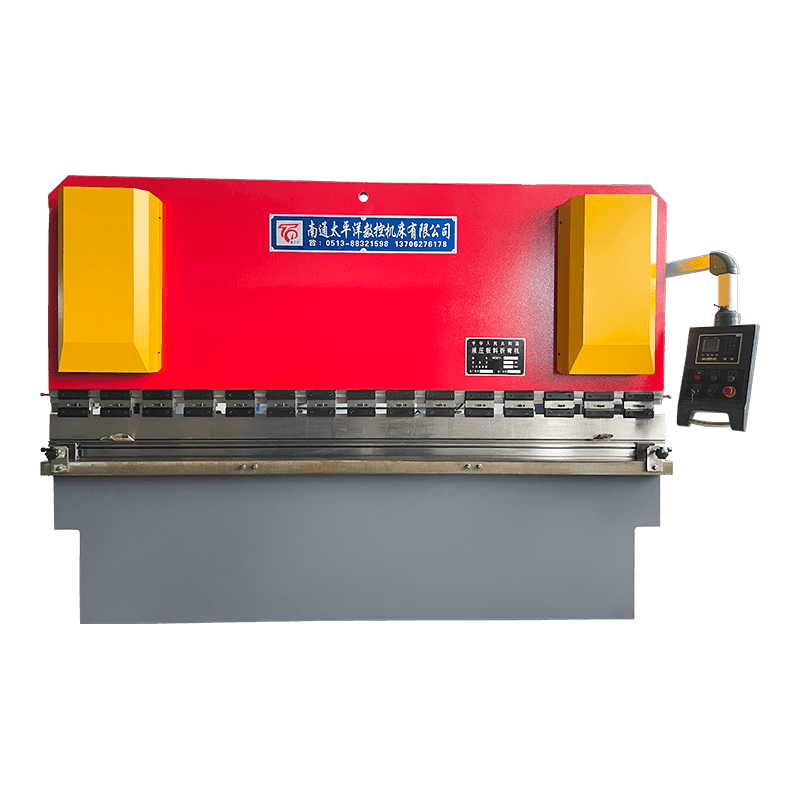

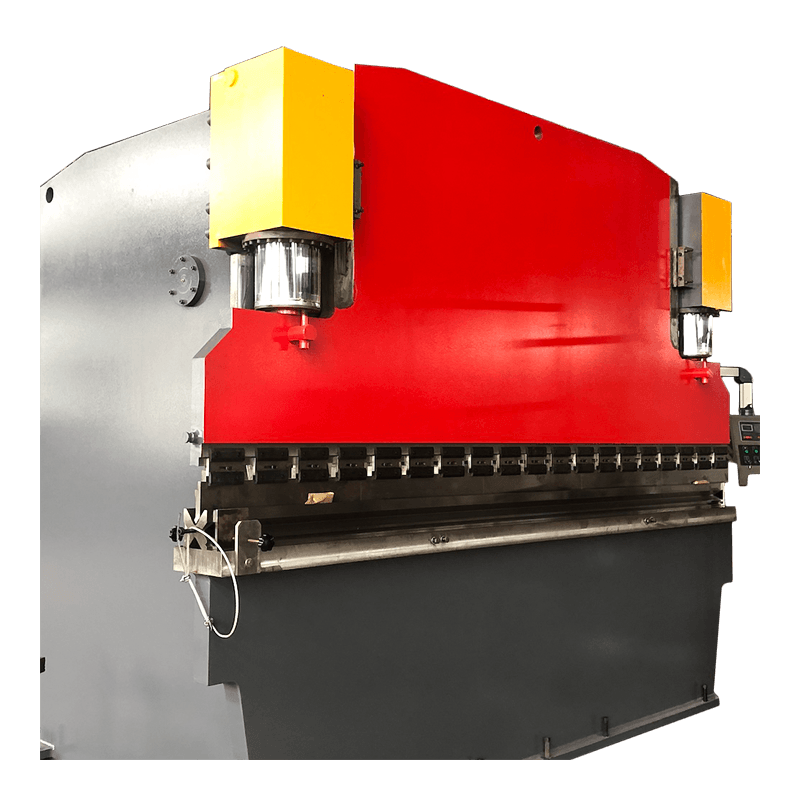

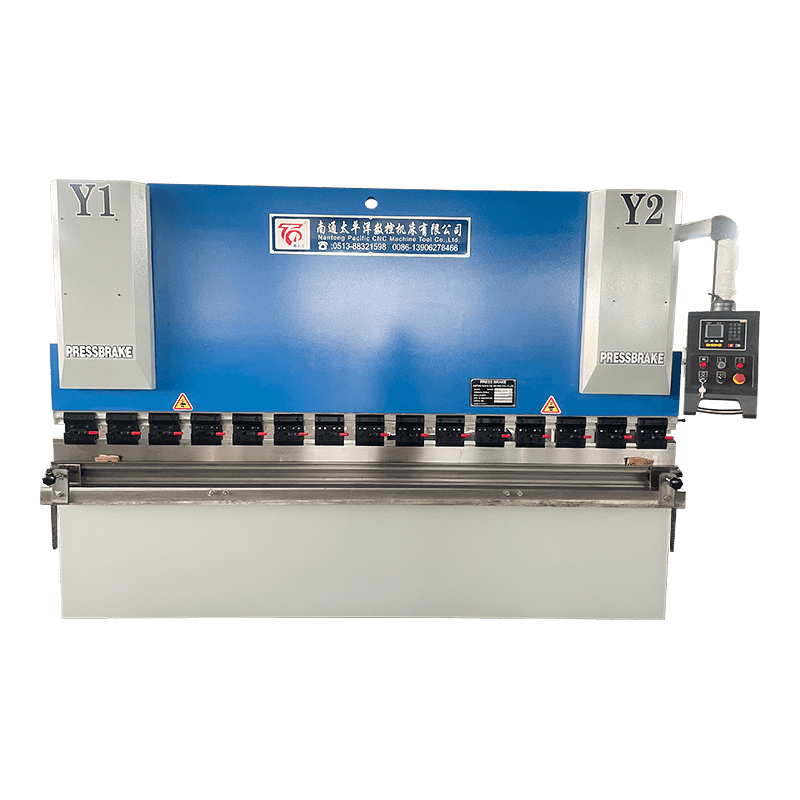

WC67Y-sarjan hydraulinen metallilevyn taivutuskone

WC67Y-sarjan hydraulinen puristinjarru on kustannustehokas NC-levyn taivutuskone, jota käytetään laajalti metallinvalmistuspajoissa, LVI-tuotannossa ja yleisessä valmistuksessa. E21- tai RT200 NC -ohjausjärjestelmillä varustetussa hydraulisessa taivutuskoneessa yhdistyvät luotettava suorituskyky, helppokäyttöisyys ja vähäinen huoltotarve, joten se on ensimmäinen valinta pieniin ja keskisuuriin tuotantoympäristöihin.

Tärkeimmät ominaisuudet
Täysteräshitsattu rakenne: Koko koneen rungossa on täysteräshitsattu rakenne tärinärasituskäsittelyllä. Suunniteltu ja tarkistettu ANSYS-jännitysanalyysiohjelmistolla, se takaa korkean mekaanisen lujuuden, jäykkyyden ja pitkäaikaisen vakauden.

Segmentoitu ylämuotti: Ylätyökalut voidaan segmentoida asiakkaan vaatimusten mukaan, mukautuen erikokoisten ja -muotoisten työkappaleiden käsittelyyn, mikä parantaa tuotannon joustavuutta.

NC-ohjausjärjestelmä: E21 NC -ohjaimella varustettu järjestelmä ohjelmoi takamittarin iskun ja painimen iskun ja voi tallentaa jopa 40 ohjelmaa erilaisten taivutustehtävien nopeaa asetusta varten.

Tarkkuustyöstöprosessi: Koneen runko käy läpi koko prosessin hionnan, porauksen ja pesun, mikä varmistaa korkean tarkkuuden ja luotettavuuden pitkäaikaisessa käytössä.

Jäykkä takamittari: Teräksinen takamittarakenne tarjoaa vakaan ja tarkan asemoinnin varmistaen yhtenäiset taivutusmitat erissä.

Hydraulinen turvallisuus ja ohjaus: Ylivuotoventtiili tarjoaa ylikuormitussuojan hydraulijärjestelmälle, kun taas painekytkin mahdollistaa järjestelmän paineen helpon säätämisen eri materiaalien ja paksuuksien mukaan.

Hätäpysäytysturvallisuus: Jalkakytkin on varustettu hätäpysäytystoiminnolla, joka varmistaa koneen välittömän sammutuksen odottamattomissa tilanteissa käyttäjän turvallisuuden parantamiseksi.

Sovellukset
Tämä hydraulinen puristusjarru soveltuu hiiliteräksen, ruostumattoman teräksen, alumiinin ja muiden metallilevyjen taivutukseen seuraavilla aloilla:
Metallilevyjen valmistus

LVI- ja kanaviston valmistus
Keittiölaitteiden ja kodinkoneiden valmistus
Autojen osat ja rakenneteräksen valmistus

Tiedustelu

Suorituskykyominaisuudet:

1. Koneen runko on suunniteltu elementtianalyysillä, ja värähtelyvanheneminen poistaa sisäisen jännityksen, mikä tekee koneen rungosta vakaan ja luotettavan.
2. Ainutlaatuinen takasylinterin käyttölaite on suunniteltu vipuperiaatteella, mikä ei pelkästään vähennä järjestelmän työpainetta, vaan myös parantaa järjestelmän ylikuormituskykyä. Lisää järjestelmän kestävyyttä ja mekaanisen liikkeen vakautta.
3. Liukusäätimen oikeassa päässä on monipisteasemointilaite, joka ei voi vain säätää liukusäädintä helposti mihin tahansa asentoon, vaan myös suorittaa kuuden eri kulman paikantamisen kerralla, mikä vähentää käyttäjän työvoiman intensiteettiä ja parantaa työn tehokkuutta.
4. Liukusäätimen vasemmassa päässä on kierukkavaihteen alennusmoottori ja epäkeskoakseli, mikä ei ainoastaan helpota liukusäätimen tasapainon säätöä, vaan vastaa myös erikoiskäsittelyn tarpeisiin, kuten kartiomaiseen muotoon ja taivutukseen.
5. Alempi suulake on suunniteltu taipumakompensointisuuttimen pidikkeellä ja taittolevyllä, joka ei ainoastaan takaa työkappaleen suoruutta, vaan myös varmistaa työkappaleen kulman yhdenmukaisuuden, mikä parantaa työkappaleen geometrista tarkkuutta.

E21 NC -ohjausominaisuudet:

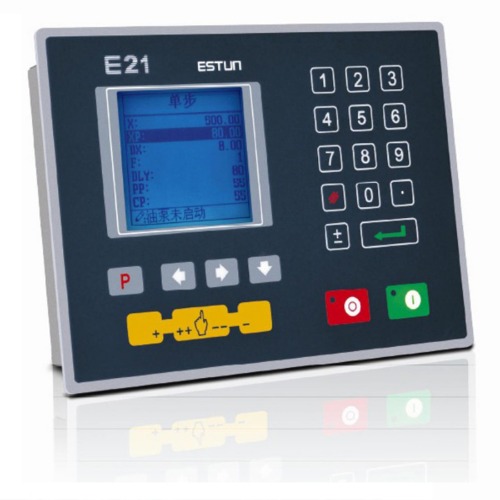

E21 Taivutuskone CNC-laite

Ominaisuudet:

● Taustamittarin ja lohkon ohjaus
●Ohjaus yleisille AC-moottoreille, taajuusmuuttajalle
● Älykäs paikannus
● Varastolaskuri
●Pito/dekompressio-ajan asetus
●Ohjelmamuisti jopa 40 ohjelmalle, jopa 25 vaihetta ohjelmaa kohden
●Yhden puolen sijoitus
●Sisäänvetotoiminto
●Yksi näppäimen parametrien varmuuskopiointi/palautus
●mm/tuumaa

RT200-ohjaimen ominaisuudet:

RT200 on yrityksemme suunnittelema ja kehittämä digitaalinen näytönohjausjärjestelmä, joka perustuu monien kotimaisten ja ulkomaisten CNC-järjestelmien etuihin. Sitä käytetään leikkauskone- ja taivutuskoneteollisuuden erityistarpeisiin. Perinteisiin digitaalisiin näyttöjärjestelmiin verrattuna siinä on seuraavat ominaisuudet:
1. LCD-näyttö
2. Ulkoisten tulosignaalien itsediagnostiikka
3. Yksisuuntainen paikannus
4. Laitteiston nelinkertainen taajuus
5. Kaunis ja tukeva ulkonäkö
6. Korkea kustannustehokkuus
7. Monivaiheinen ohjelmointitoiminto

Työstökoneiden vakiokokoonpano:

1. E21- tai RT200-järjestelmän vakiokokoonpano. Jos järjestelmää ei tarvita, voidaan digitaalinen näyttölaite valita myös erikseen.
2. Irrotettava etutuki
3. Taivutuskoneen muotti on valmistettu 42CRMO-materiaalista, jonka kovuus on 42 astetta muotin käyttöiän varmistamiseksi
4. Mekaaninen kiinnitys. Ylämuotti on mekaaninen koukkutyyppinen kiinnike, jolla on korkea turvallisuus.

Valinnainen:

1. Valosähköinen suojaus
2. Erikoismuotti
3. Pikakiinnitys
4. Manuaalinen kompensointijärjestelmä
5. Asenna valot
6. Räätälöidyt suojakaiteet
7. Muut erityisvaatimukset edellyttävät yrityksen hintatarkistusta

Sarjan WC67Y/K hydraulipuristimen jarrujen pääparametrit

Malli	Nimellinen Paine (KN)	Pituus taulukosta (mm)	Etäisyys kehysten välissä (mm)	kurkku Syvyys (mm)	Aivohalvaus (mm)	Avoin korkeus (mm)	Päämoottori (KW)	Paino (KG)	Kokonaismitat LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300x1450x2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650x1420x2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300x1450x2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650x1450x2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300x1450x2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100x1450x2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650x1550x2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300x1550x2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100x1550x2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300x1780x2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100x1780x2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300x1750x2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300x1750x2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300x2000x2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100x2050x2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300x2050x3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100x2080x3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100x2080x3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300x2000x3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100x2080x3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100x2180x3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100x2080x3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100x2180x3580

Tässä luettelossa annettuja kuvauksia ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
