Kotiin / Tuotteet / Hydraulinen puristimen / Y41 yksipylväinen hydraulipuristin

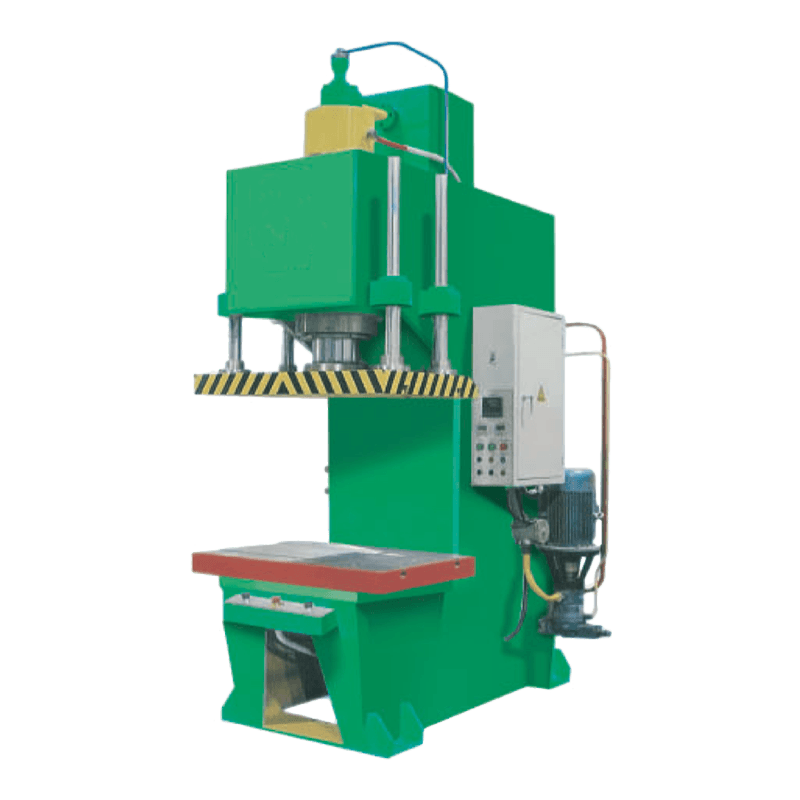

Y41 yksipylväinen hydraulipuristin

Y41-sarjan yksipylväinen hydraulipuristin on monipuolinen C-runkoinen hydraulikone, joka on suunniteltu oikaisu-, puristus-, muotoilu- ja kokoonpanotoimintoihin. Laajalti metallintyöstyksessä, koneiden korjauksessa ja komponenttien valmistuksessa käytetty puristin tarjoaa luotettavan suorituskyvyn, toiminnan ja kustannustehokkuuden keskisuurissa sovelluksissa.

Suorituskykyominaisuudet
Jäykkä C-tyypin yksipylväinen kehys: Koneen rungossa on raskas C-tyypin yksivartinen (yksipylväinen) rakenne, joka on valmistettu paksuista teräslevyistä. Hitsauksen jälkeen kehykselle suoritetaan karkaisu- ja vanhentamiskäsittely sisäisen jännityksen poistamiseksi, mikä jatkuvasti jatkuu vakauden ja estää pysyvän muodonmuutoksen jatkuvassa kuormituksessa.


Integroitu hydraulijärjestelmä: Hydrauliikkajärjestelmä on täysin suljettu ja integroitu koneen runkoon, ja siinä on kompakti ja selkeä layout. Tämä muotoilu säästää tilaa, vähentää öljyn likaantumista ja määräätaa huoltoa samalla minimoi hydrauliskun tasaisen toiminnan takaamiseksi.


Joustavat toimintatilat: Puristin tukee useita työskentelytiloja, mukaan lukien manuaalinen jog- ja puoliautomaattinen käyttö, mikä mahdollistaa paineen, iskun ja määrän säätämisen erilaisten työkappaleen vaatimuksen mukaan.


Suuri tarkkuus ja toistettavuus: Tarkkojen ohjausmekanismien ja luotettavan hydraulisen ohjauksen tarkoituksen Y41-puristin tarjoaa tasaisen puristustarkkuuden, mikä tekee siitä ihanteellisen sekä yksiosaiseen ihanteellisen eriin.


Helppokäyttöinen avoin muotoilu: C-runkorakenne tarjoaa esteettömän pääsyn työalueelle, mikä tekee lastaamisesta, purkamisesta ja työkalujen asettamisesta nopeaa ja kätevää tai moniä jopa pitkille mutkaisille työkappaleille.

Tyypilliset sovellukset

Akselin, tangon ja profiilin oikaisu
Laakeri, holkki ja holkki puristusliitos
Metallilevyn taivutus, kohokuviointi ja matala muovaus
Niittaus, kiinnitys ja mekaaninen kokoonpano
Jauhemetallurgia ja ei-metallisten materiaalien tiivistäminen

Tiedustelu

Tuotekuvaus

Pääparametrit

Tekniset tiedot

Yksikkö

Malli

Y41-6.3

Y41-10

Y41-16

Y41-25

Y41-40

Y41-63

Y41-100

Y41-160

Y41-200

Y41-315

Y41-400

Y41-500

Y41-630

Y41-800

Nimellispaine

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300

8000

Max.hydrauli
ikävä kipu

Mpa

8

12.5

20

16

25

25

25

25

25

25

25

25

25

25

Stoke liukumäestä

mm

250

250

400

400

400

500

600

700

700

800

800

900

900

900

Päivänvalo

mm

400

400

500

630

630

750

800

900

1000

1100

1250

1300

1500

1500

Kurkun syvyys

mm

200

200

250

350

350

320

400

420

450

460

600

1000

1500

1500

Nopeus
liukumäki

Tyhjä

laskeva

mm/s

80

80

120

100

80

80

80

80

80

80

80

Painamalla

mm/s

18-20

18-20

18-20

18-20

18-20

18-20

15-20

10-12

10-15

8-10

8-10

10-15

6-10

5-8

Palaa

mm/s

55

50

50

75

75

100

100

70

70

60

55

70

60

45

Pöydän mitat

L-R

mm

440

440

500

580

700

710

800

900

900

1500

2000

2500

2500

3000

F-B

mm

380

380

450

570

570

600

700

800

900

900

1200

2000

2000

2400

Pöydän korkeus
lattian ylä side

mm

700

700

710

710

710

810

800

900

900

900

400

400

400

400

Mitat
putoava reikä

mm

Φ100

Φ100

Φ100

Moottorin teho

KW

3

3

4

5.5

5.5

7.5

7.5

11

15

22

22

2x22

2x22

45

Kaiken kaikkiaan
Mitat

mm

1000
X850
X1950

1000
X850
X1950

1000
X900
X2000

1200
X1000
X2300

1250
X1200
X2600

1280
X1450
X2750

1400
X1900
X3050

1600
X2200
X3200

1600
X2600
X4200

1800
X3200
X4500

2300
X3900
X5000

4000
X4600
X6000

4300
X4600
X7000

5000
X4800
X7200

Paino

KG

1500

1600

1800

2300

2800

4200

6400

9000

12800

27000

44000

57000

79000

100000

Tässä luettelossa annettuja kuvauksia ja teknisiä tietoja voi muuttaa ilman erillistä ilmoitusta.

Ota yhteyttä saadaksesi lisätietoja

Älä epäröi ottaa yhteyttä, kun tarvitset meitä!

SUBMIT

Noin
Nantong Pacific CNC Cabine Tool Co., Ltd
Nantong Pacific CNC Cabine Tool Co., Ltd

Nantong Pacific CNC Cabine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other tuotteet, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ammattilaisena China Y41 yksipylväinen hydraulipuristin Manufacturers and Y41 yksipylväinen hydraulipuristin Factory, Yhtiöllä on nyt kyky suunnitella, kehittää ja valmistaa standardisarjatuotteita ja epätyypillisiä laitteita. Tuotteet myyvät hyvin koko maassa, suuri määrä vientiä Kaakkois -Aasiaan, Eurooppaan, Yhdysvaltoihin ja Lähi -itään. Yhtiö kattaa yli 20 000 neliömetrin alueen, ja ryhmä insinöörejä ja teknikkoja, joilla on rikas ammattitaitoinen tieto, tuotanto- ja testauslaitteet, on valmis. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the branches, do Paras vastaamaan kotimaisten ja ulkomaisten asiakkaiden tarpeita.


Nykymaailmassa, joka on täynnä toivoa ja mahdollisuuksia, Tyynenmeren työstötyökalut ja asiakkaamme kulkevat käsi kädessä yhteistä kehitystä varten.

Uutiset
Alan tiedon laajentaminen

1. Johdatus Y41 yksipylväinen hydraulipuristin

Y41 yksipylväinen hydraulipuristinkone on kompakti ja tehokkaan ratkaisun, joka on suunniteltu erityisesti pieniin työpajoihin ja metallin tarkkuusmuovaustehtäviin. C-vaihtoehdon yksivartisen rakenteena se tarjoaa täydellisen saavutettavuuden ja sopivasti lävistykseen, puristamiseen, suoristukseen ja tehokkaan muotoiluun.

Tämän konetta käytetään laajalti pienissä valmistusympäristöissä, joissa tilaa on rajoitetusti, mutta tarkkuus ja luotettavuus ovat yleisiä. Tyypillinen paine vaihtelee 10 tonnista 200 tonnia , joten se sopii joustaviin tuotantotarpeisiin.

Nantong Pacific CNC Machine Tool Co., Ltd on kansallisen koneteollisuuden keskeinen yritys, joka sijaitsee Haianin talous- ja teknologiakehitysvyöhykkeellä, jossa ympäristö on kaunis ja liikenne on kätevää, mikä helpottaa nopeaa viestintää yritysten välillä. Yritys on täysin varustettu ja on erikoistunut leikkauskoneiden, taivutuskoneiden, valssauskoneiden, hydraulipuristimen, lävistyskoneen ja muiden tuotantoon liittyvien teollisuustuotteiden laajalti: kevyt, ilmailu, laivanteollisuusrakennus, metallurgia, instrumentointi, sähkölaitteet, ruostumattomat terästuotteet, rakennus- ja sisustustuotteet. Tuotteemme myyvät hyvin sekä kotimaassa että ulkomaila.

Ammattimaisena Kiinan Y41 yksipylväisenä hydraulipuristimena ja Y41 yksipylväisenä hydraulipuristimena Factory tarjoaa sekä vakio- että räätälöityjäratkaisuja täydellisen teollisuuden komponentin.

2. Hydraulisen Y41-puristimen ominaisuuksia

(1) C-tyypin yksivartinen rakenne

Avoin C-tyyppinen rakenne mahdollista työkappaleiden helpon lastauksen ja purkamisen, mikä parantaa käyttötehokkuutta jopa 25 % keski suljetuihin koneisiin.

(2) Hitsattu teräsrunko lämpökäsittelyllä

Koneen run on tuotettu hitsatusta teräsrakenteesta ja se käy läpi karkaisuvanhenemiskäsittelyn jatkuvasti vakauden laajentamisen ilman muodonmuutoksia.

(3) Integroitu hydraulijärjestelmä

Hydrauliikkajärjestelmä on koneen rungon sisään, mikä vähentää tilankäyttöä ja parantaa turvallisuutta ja huoltomukavuutta.

3. Sovelluksen edut pienissä työpajoissa

  • Kompakti rakenne, joka sopii rajoitettuun työpajatilaan
  • Helppo käyttö vaatii vain vähän kuljettajan koulutusta
  • Kustannustehokas ratkaisu pienimuotoiseen tuotantoon
  • Suuri tarkkuus lävistys- ja puristustoimintoihin

Todellisissa tuotantotapauksissa Y41-neita käyttää pienet työpajat taitavat tuotantoajan lyhenemisestä noin 18–30 % parantuneen työnkulun tehokkuuden edistämisen.

4. Teknisten parametrien yleiskatsaus

Tuote Erittely Hyöty
Paina Kapasiteetti 10-200 tonnia Joustava pieniin ja keskikokoisiin tehtäviin
Rakenne C-tyyppi yksi sarake Helppo käyttö ja saavutettavuus
Hydraulijärjestelmä Sisäinen integroitu tyyppi Tilaa säästä ja turvallisempi toiminta
Y41 yksipylväisen hydraulipuristimen tiedot

5. Yleiset sovellukset

Y41 hydraulipuristinkonetta käyttää laajalti:

  • Pienet metallityöpajat
  • Auton osien huolto ja korjaus
  • Sähkökomponenttien puristus
  • Laitteiston työkalujen valmistus

6. Usein kysytyt kysymykset

Q1: Mikä on yksipylväisen Y41-hydraulisen puristimen tärkein etu?

Sen kompakti rakenne ja helppokäyttöisyys työpa siitä ihanteellisen pienille, joissa on rajallinen tila ja montat käsittelytarpeet.

Q2: Sopiiko koneellaseen tuotantoon?

Se on suunniteltu ensisijaisesti kevyisiin ja keskiraskaisiin sovelluksiin, mahtuu 10–200 tonnia.

Q3: Kuinka pitkä käyttöikä on?

Oikealla huollolla kone voi toimia luotettavasti yli 10 vuotta lämpökäsitellyn hitsatun rakenteensa muodossa.
