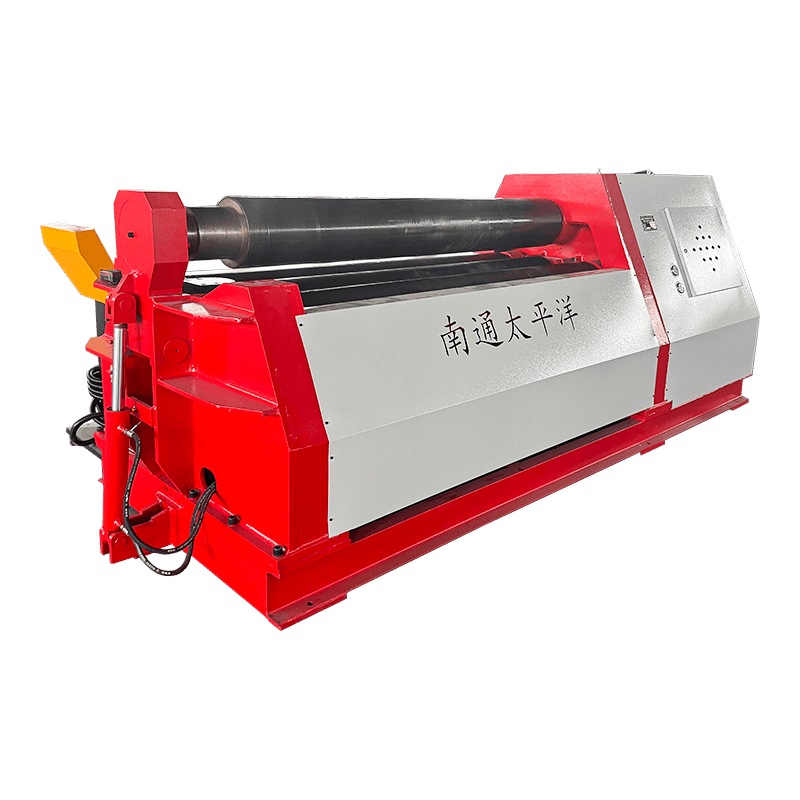

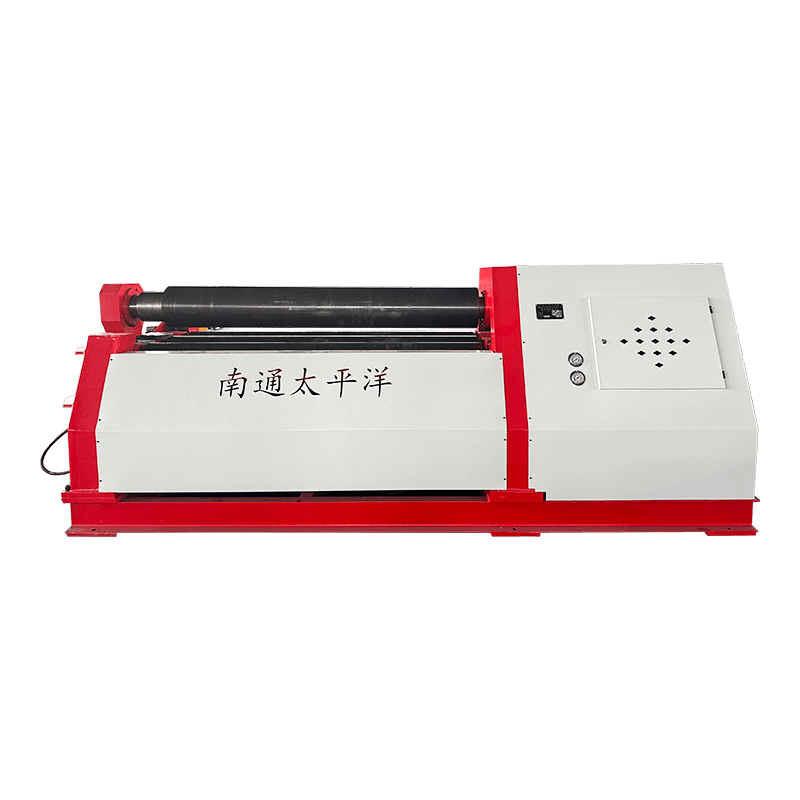

W12-sarjan 4-rullainen rullakone

W12-sarjan 4-telainen levyvalssauskone on tehokas hydraulinen levyn taivutusratkaisu, joka on suunniteltu metallilevyjen esittäivutukseen ja valssaukseen sylinterimäisiksi, kartiomaisiksi tai kaareviksi työkappaleiksi. Laajalti paineastiassa, kattiloissa, putkistoissa ja rakenneterästeollisuudessa käytetty kone esittäivutuksen ja muotoilun yhdeksi toimenpideksi, mikä eliminoi lisätarvikkeita.

Rakenne ja toimintaperiaate
Kone käyttää neljän telan kokoonpanoa:
Ylärulla on pääkäyttörulla, jonka pystysuuntaista liikettä ohjaa hydraulimoottorin vakaan ja tehokkaan toiminnan takaamiseksi.
Pohjatela valitsea levyyn puristusvoiman hydraulisylinterin kautta varmistaen lujan pidon valmistusprosessin aikana.
Kaksirullaa, joka on oikea sivusymmetrisesti alatelan puolille, liikkuvat kaltevia ohjauskiskoja pitkin. Niitä käyttää mekaaninen järjestelmä, joka suorittaa muttereista, kierteistä ja pääruuveista, jotka tarjoavat hallitun sivutuen ja muovausvoiman.
Tämä muotoilu mahdollistaa levyn molempien päiden esiivutuksen yksi asennuksella, mikä vähentää materiaalihukkaa ja parantaa tehokkuutta kolmirullaisiin koneisiin.

Tärkeimmät ominaisuudet
Yksivaiheinen muotoilu: Esitaivutus ja rullaus voidaan suoraan koneella, mikä säästää asennusaikaa
Täysi hydraulinen käyttö: Sujuva toiminta, korkea jäykkyys ja luotettava puristusvoima
resision ohjaus: Vallinnainen CNC-järjestelmä telojen asennon automaattiseen ohjaukseen, mikä parantaa toistettavuutta
Laaja materiaalien yhteensopivuus: Soveltuu hiiliteräkselle, ruostumattomalle teräkselle, alumiinille ja seoslevyille
Helppokäyttöinen: käyttäjäystävällinen ohjauspaneeli manuaalisilla ja automaattisilla tiloilla

Sovellukset
Paineastiat ja kattilat
Putkien valmistus
Tuulitornin ja rakenneteräksen valmistus
Auto- ja laivanrakennusteollisuus

Tiedustelu

Tuotekuvaus

Tekniset tiedot

Malli

Paksuus
kierretystä levystä
(mm)

Max esityksiä
Paksuus
(mm)

Leveys
kierretty maksu
(mm)

Levyn tuotto
Vahvuus
(Mpa)

Halkaisija
Ylärulla
(mm)

Päämoottori
(KW)

Paino
(KG)

Kaiken kaikkiaan
Mitat
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800x900x1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400x900x1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600x1100x1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500x1100x1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300x1300x1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800x1300x1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350x1450x1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100x1500x1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950x1600x1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600x1800x2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000x1800x2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000x2200x2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000x2200x2700

Tässä luettelossa annettuja kuvauksia ja teknisiä tietoja voi muuttaa ilman erillistä ilmoitusta.

Ota yhteyttä saadaksesi lisätietoja

Älä epäröi ottaa yhteyttä, kun tarvitset meitä!

SUBMIT

Noin
Nantong Pacific CNC Cabine Tool Co., Ltd
Nantong Pacific CNC Cabine Tool Co., Ltd

Nantong Pacific CNC Cabine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other tuotteet, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ammattilaisena China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Yhtiöllä on nyt kyky suunnitella, kehittää ja valmistaa standardisarjatuotteita ja epätyypillisiä laitteita. Tuotteet myyvät hyvin koko maassa, suuri määrä vientiä Kaakkois -Aasiaan, Eurooppaan, Yhdysvaltoihin ja Lähi -itään. Yhtiö kattaa yli 20 000 neliömetrin alueen, ja ryhmä insinöörejä ja teknikkoja, joilla on rikas ammattitaitoinen tieto, tuotanto- ja testauslaitteet, on valmis. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the branches, do Paras vastaamaan kotimaisten ja ulkomaisten asiakkaiden tarpeita.


Nykymaailmassa, joka on täynnä toivoa ja mahdollisuuksia, Tyynenmeren työstötyökalut ja asiakkaamme kulkevat käsi kädessä yhteistä kehitystä varten.

Uutiset
Alan tiedon laajentaminen

1. Johdatus 4 rullan taivutuskone

4-rullainen taivutuskone, joka tunnetaan myös nimellä W12-sarjan 4-telainen valssauskone, on korkean suorituskyvyn levyvalssauslaite, jota käytetään laajalti lieriömäisten, kaari- ja kartiomaisten muotojen muodostamiseen metallilevyistä. Se on välttämätön aloilla, kuten laivanrakennuksessa, paineastioissa, tuulitorneissa ja raskaiden teräsrakenteiden valmistuksessa.

Perinteisiin3-telaisiin koneisiin keskimäärin4-telainen rakenne parantaa tehokkuutta 30–50 % ja vähentää materiaalihävikkiä jopa 20 % , mikä tekee tästä suositeltavan ratkaisun tarkkuuslevyjen muotoiluun.

Nantong Pacific CNC Machine Tool Co., Ltd on kansallisen koneteollisuuden keskeinen yritys, joka sijaitsee Haianin talous- ja teknologiakehitysvyöhykkeellä, jossa ympäristö on kaunis ja liikenne on kätevää, mikä helpottaa nopeaa viestintää yritysten välillä. Yritys on täysin varustettu ja on erikoistunut leikkauskoneiden, taivutuskoneiden, valssauskoneiden, hydraulipuristimen, lävistyskoneen ja muiden tuotantoon liittyvien teollisuustuotteiden laajalti: kevyt, ilmailu, laivanteollisuusrakennus, metallurgia, instrumentointi, sähkölaitteet, ruostumattomat terästuotteet, rakennus- ja sisustustuotteet. Tuotteemme myyvät hyvin sekä kotimaassa että ulkomaila.

2. Toimintaperiaate W12 4-telainen kone

(1) Ylärullan pääkäyttöjärjestelmä

Ylempi rulla toimii pääasiallisena käyttökomponenttina, ja sen voimanlähteenä toimivat hydraulimoottorit, jotka takaavat pysyvän ja jatkuvan pyörimisen jatkuvan rullaukseen.

(2) Alarullan pystysuuntainen liike

Alempi rulla liikkuu pystysuunnassa hydraulipaineen alaisena ja sopivaa voimaa sylinterissä olevan hydrauliöljyn kautta levyn kiinnittämiseksi tukevasti. Tämä tasaisen paineen jakautumisen.

(3) Sivurullan säätöjärjestelmä

Sivurullat molemmilla puolilla liikkuvat ohjauskiskoja pitkin ruuvi-, kierukka- ja lyijyruuvimekanismeilla, mikä mahdollistaa tarkan kaarevuuden ohjauksen eri levypaksuuksille.

Kone sallii molempien levyjen päiden esitaivutus ja valssaus samassa laitteessa , mikä parantaahe tuottavuutta ja lyntää materiaalinkäsittelyaikaa

3. 4 Roller Rolling Machinen tärkeimmät edut

  1. Korkea tehokkuus: Kertakiristys osaae rullauksen ja esiivutuksen.
  2. Tarkkuusmuovaus: Tarkkuusa saavuttaa ±0,5 mm sylinterimäisissä rakenteissa.
  3. Vähennetty työvoima: Automaattinen hydrauliohjaus vähentää manuaalista puuttumista.
  4. Laaja sovellus: sopii levyille, paksuus on 2-80 mm.
  5. Vakaa suorituskyky: Hydraulinen miellyttävänti tasaisen vierintälaadun.

4. Teknisten parametrien yleiskatsaus

Tuote Erittely Suorituskykyetu
Levyn paksuus 2-80mm Laaja sovellusalue
Vierintätarkkuus ±0,5 mm Erittäin tarkka muotoilu
Tehokkuuden parantaminen 30–50 % Nopeampi tuotantosykli
W12-sarjan 4-telaisen levyvalssauskoneen tiedot

5. Teolliset sovellukset

4 rullan valssauskonetta käyttää laajalti:

  • Paineastioiden valmistus
  • Tuulitornin tuotanto
  • Laivanrakennusteollisuus
  • Teräsrakenteiden valmistus

6. Usein kysytyt kysymykset

Q1: Mikä on 4-telan rakenteen tärkein etu?

Se mahdollistaa esiivutuksen ja valssauksen yhdessä koneessa, mikä parantaa tehokkuutta ja vähentää materiaalihukkaa.

Q2: Mitä paksuusaluetta se voi paksuusaluetta?

Se pystyy käsittelemään teräslevyjä 2–80 mm mallikapasiteetista riippuen.

Q3: Onko CNC-ohjaus saatavilla?

Kyllä, CNC-järjestelmät ovat valinnaisia ​​​​ja parantavat kaikkia tarkkuutta ja automaatiotasoa.
